Tu muro no se cae por el hormigón

Casi todos los muros de contención que se derrumban en obra civil y vivienda unifamiliar no fallan por el hormigón ni por la armadura. Fallan por el agua que se queda atrapada detrás. El terreno actúa siempre sobre el muro con un empuje activo (la tierra empuja lateralmente hacia el muro). Cuando llueve y el agua no puede evacuar, se suma a ese empuje un segundo empuje que duplica las cargas: la presión hidrostática.

La presión hidrostática es la fuerza que ejerce una columna de agua acumulada contra una pared. Crece linealmente con la profundidad: a 1 metro genera 1 tonelada por metro cuadrado, a 3 metros 3 t/m² y a 5 metros 5 t/m². Estas cargas se SUMAN al empuje del terreno seco, no se sustituyen. Un muro dimensionado solo para empuje activo seco colapsa cuando el trasdós se satura.

Lo más peligroso del fenómeno es que el derrumbe es repentino. El muro aguanta durante años sin signos visibles, hasta que una lluvia prolongada satura el terreno y la estructura cede de golpe. No hay aviso previo, no hay fisuras de servicio: pasa de aparentemente sano a tumbado en cuestión de horas.

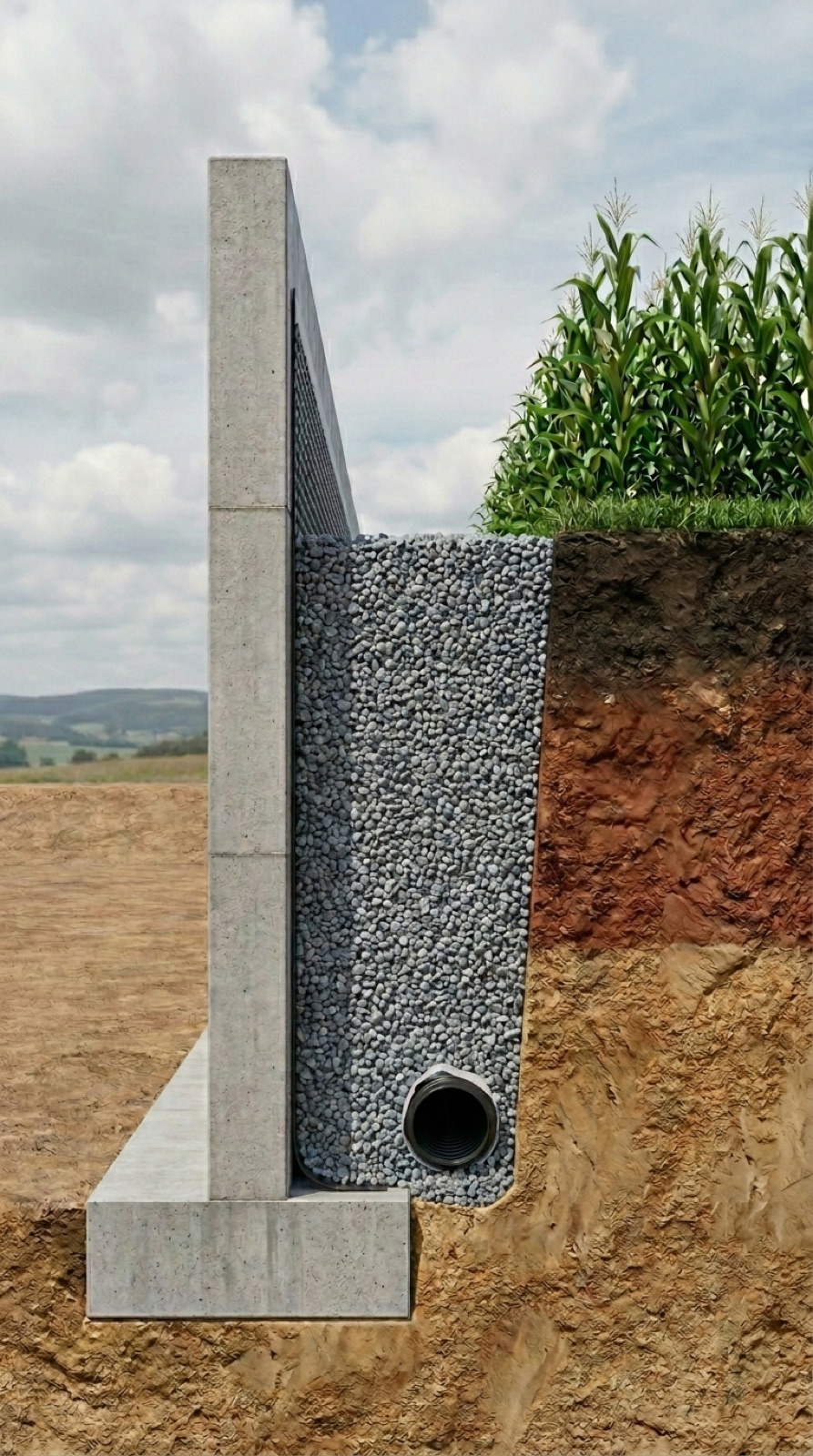

Un muro de contención bien ejecutado lleva siempre el sistema de drenaje detrás, en el trasdós, de fuera adentro:

1. Pared del muro de hormigón armado (cara trasera, contra el terreno) impermeabilizada con pintura bituminosa o lámina asfáltica.
2. Lámina drenante nodular (tipo Delta MS o equivalente) pegada al hormigón. Es una lámina de polietileno con relieve de "huevera" que crea una cámara de aire pegada al muro y permite que el agua baje por gravedad hacia el pie en lugar de quedarse en contacto con el hormigón.
3. Tubería filtrante perforada al pie del muro, PVC corrugado de Ø 110-160 mm, con perforaciones que dejan entrar el agua que ha descendido por la columna de grava.
4. Geotextil envolviendo la tubería y separándola del trasdós granular. Es un filtro que deja pasar el agua pero retiene los finos del terreno. Sin geotextil, los finos colmatan el tubo en 2-3 años y el drenaje deja de funcionar.
5. Grava drenante lavada de Ø 20-40 mm como relleno del trasdós, con un espesor mínimo de 30 cm. La grava tiene que estar limpia, sin finos ni tierra mezclada: si la grava está sucia, no drena.
6. Pendiente longitudinal del tubo de mínimo el 0,5 % hacia el punto de evacuación. Sin pendiente, el agua se estanca dentro del propio tubo y el sistema deja de funcionar.
7. Salida del tubo a arqueta de registro o vertido a punto bajo. Si la salida está obstruida o no se ha previsto, la presión sigue acumulándose aunque el resto del sistema esté bien ejecutado.

Si falta cualquiera de estas siete capas el sistema deja de drenar y el muro vuelve a quedar sometido a presión hidrostática. La causa más frecuente de fallo es no instalar drenaje en muros de jardinería y de finca privada, donde el promotor se ahorra el sistema completo asumiendo que "ya filtrará".

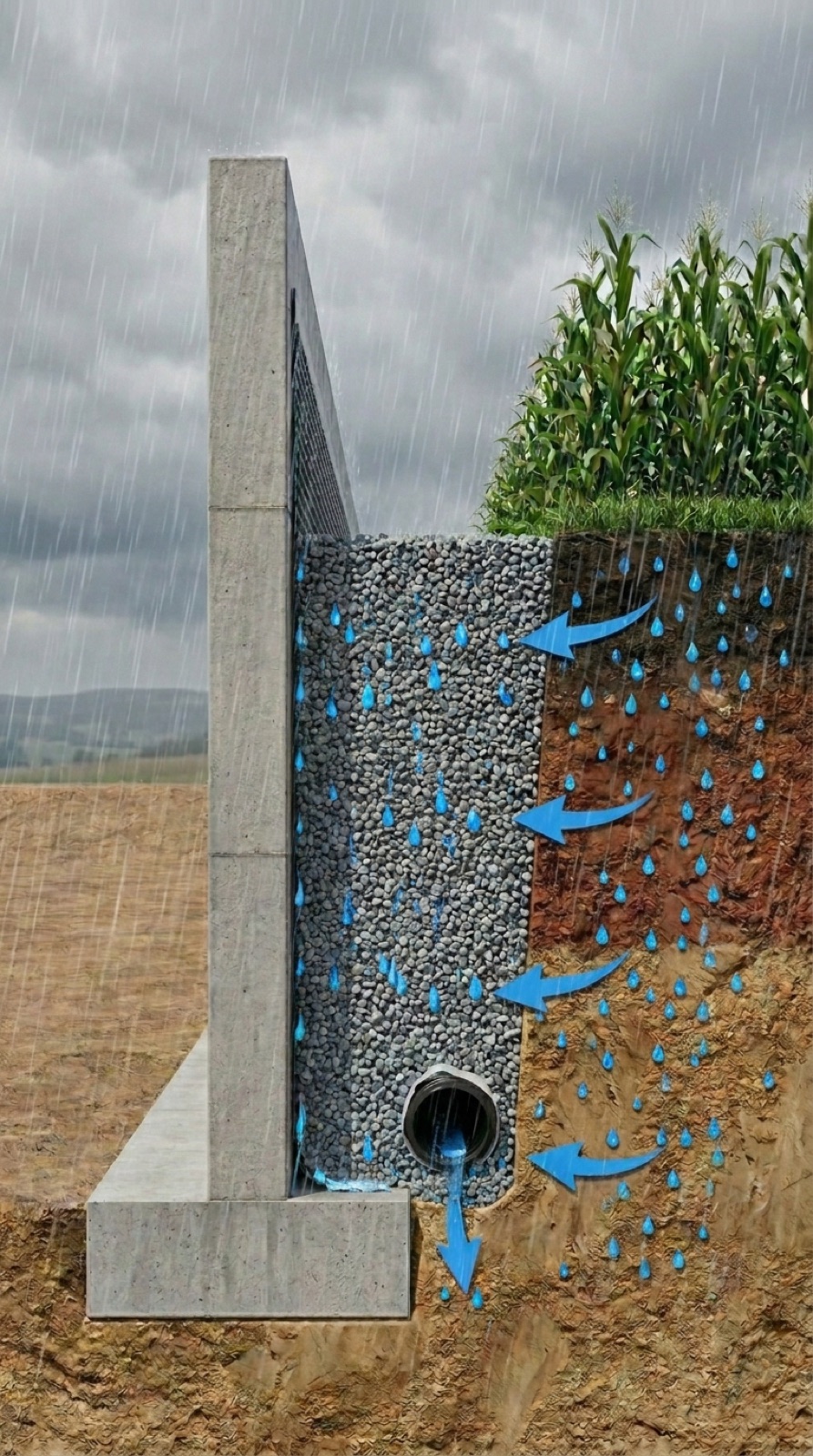

El recorrido del agua dentro del sistema es el siguiente:

• El agua de lluvia se filtra por el terreno hasta encontrar la columna de grava del trasdós.
• Entra por la grava (el material más permeable de todo el conjunto) y desciende verticalmente por gravedad sin tocar el muro.
• Al llegar al fondo, atraviesa el geotextil que envuelve el tubo y entra por las perforaciones de la tubería filtrante.
• Recorre el tubo en pendiente longitudinal hacia la salida y se evacúa fuera del entorno del muro.

La lámina drenante nodular pegada al hormigón hace dos funciones a la vez: protege la impermeabilización del muro frente a punzonamientos del relleno y crea una cámara de aire vertical que permite que el agua que llegue directamente al paramento del muro descienda por gravedad sin generar presión.

Resultado: el muro nunca está en contacto con una columna de agua acumulada. Solo está sometido al empuje activo del terreno (el cálculo seco para el que fue dimensionado). Sin presión hidrostática, el muro aguanta toda su vida útil sin fisurarse ni desplomarse.

El CTE DB-SE-C exige drenaje en cualquier muro de contención enterrado para evitar el empuje hidrostático sobre la estructura. La recomendación generalizada es drenaje obligatorio en muros de más de 1,5 m de altura libre, pero técnicamente cualquier muro enterrado lo necesita si retiene terreno potencialmente saturable.

El coste de ejecutar un sistema de drenaje completo en un muro de 20 metros lineales está entre 1.500 y 3.000 €. La reparación de un muro derrumbado por presión hidrostática, en cambio, supone entre 15.000 y 50.000 € (excavación de seguridad, demolición del muro caído, retirada de tierras desplazadas, nueva cimentación, nuevo muro, nuevo terreno y nuevo drenaje). El drenaje cuesta del orden de diez veces menos que la reparación.

A pesar de eso, en obras de vivienda unifamiliar y muros de jardinería es habitual ver muros sin lámina drenante, sin tubo filtrante y con el trasdós relleno con la propia tierra extraída de la excavación. Aguantan los primeros años secos. La primera temporada de lluvias prolongadas los tumba.
